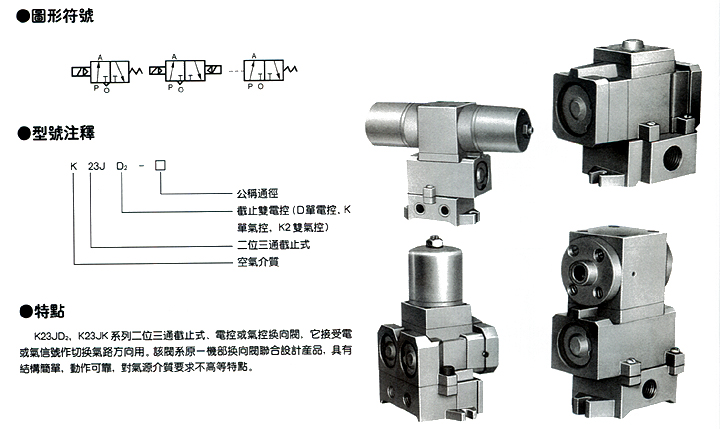

KJ系列截止式電磁閥（K23JD2，K23JK系列二位三通換向閥）
|
|
|
|

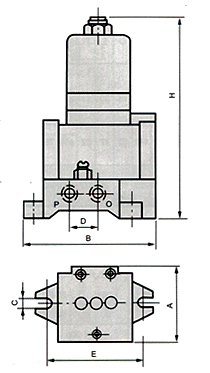

外形安裝尺寸圖
|
型號
|
H
|
A
|
B
|
C
|
D
|
E
|
接管螺紋
|
|
K23JD2-6,K23JK-6
|
＜141
|
58
|
88
|
7
|
28
|
68
|
M10×1
|
|
K23JD2-8,K23JK-8
|
M12×1.25
|
|
K23JD2-10,K23JK-10
|
≤155
|
64
|
123
|
7
|
38
|
86
|
M16×1.5
|
|
K23JD2-15,K23JK-15
|
M20×1.5
|
|
K23JD2-20,K23JK-20
|
＜207
|
95
|
175
|
13
|
60
|
130
|
M27×2
|
|
K23JD2-25,K23JK-25
|
M33×2
|
技術參數
|
公稱通徑 mm
|
φ6
|
φ8
|
φ10
|
φ15
|
φ20
|
φ25
|
|
介質溫度和環境溫度(℃)
|
-5-50
|
|
工作壓力范圍(MPa)
|
0.2-0.8
|
|
在工作壓力范圍內允許的泄漏量(cm3/min)
|
50
|
100
|
200
|
|
換向時間
|
≤0.04
|
≤0.06
|
≤0.10
|
|
高允許切換頻率(Hz)
|
≥10
|
≥8
|
≥4
|
|
流通能力(S)值mm2
|
10
|
20
|
35
|
60
|
120
|
190
|
|
額定流量m3/h
|
2.5
|
5
|
7
|
10
|
20
|
30
|
|
工作電壓(V)
|
AC:380,220,110,36;DC:220,110,24
|
|
